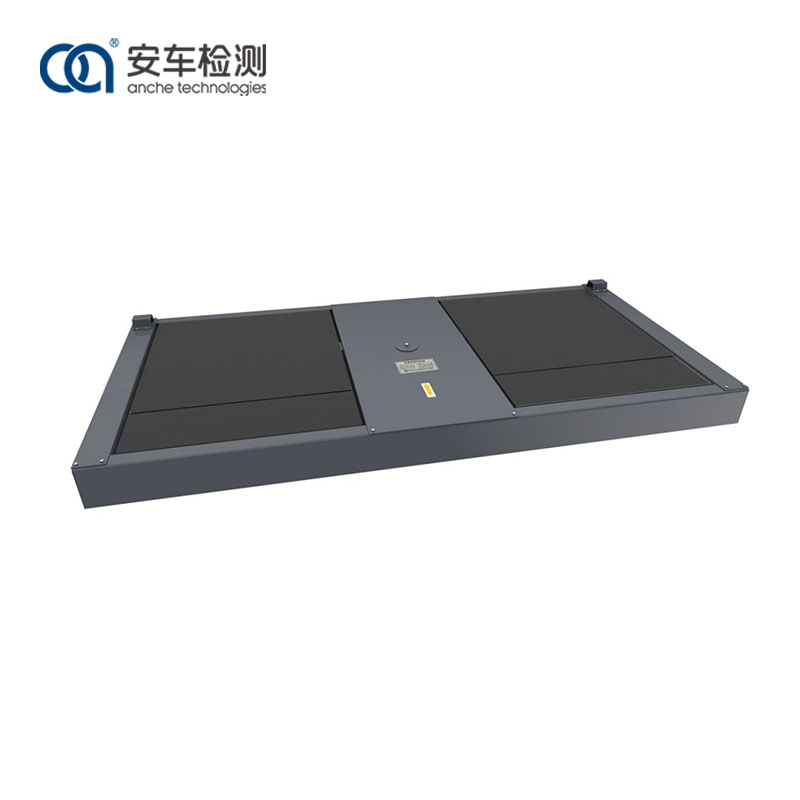

Gari hukaribia moja kwa moja kuelekea kipima utelezi cha upande cha tani 3. usukani unapopita kando ya bati, itazalisha nguvu ya upande inayoendana na mwelekeo wa kuendesha gari kwenye bati. Chini ya msukumo wa nguvu ya kando, bamba zote mbili huteleza kuelekea ndani au nje kwa wakati mmoja. Kuteleza kwa upande wa sahani hubadilishwa kuwa ishara za umeme kupitia sensorer za uhamishaji, na thamani ya kuteleza ya upande huhesabiwa na mfumo wa kudhibiti.
1. Kwa muundo wa jukwaa muhimu, tester ina svetsade pamoja na bomba la jumla la chuma cha mraba na muundo wa sahani ya chuma cha kaboni, yenye nguvu ya juu ya kimuundo na mwonekano wa kisasa.
2. Vipengele vya kipimo hutumia vitambuzi vya uhamishaji wa usahihi wa juu, ambavyo vinaweza kupata data sahihi na sahihi.
3. Kiolesura cha uunganisho wa ishara kinachukua muundo wa kuziba anga, ambayo inahakikisha usakinishaji wa haraka na ufanisi na data thabiti na ya kuaminika.
4. Ina vifaa vya sahani za kupumzika ili kutolewa kwa nguvu za upande kwenye magari yanayoingia kwenye kifaa, kuhakikisha usahihi wa maadili.
5. Ina vifaa vya kufungia kwa kufungia sahani katika hali zisizo za ukaguzi ili kuzuia uharibifu wa utaratibu.
Kijaribio cha kuteleza cha tani 3 cha Anche kimeundwa na kuzalishwa kwa mujibu wa viwango vya kitaifa vya Uchina JT/T507-2004 Kichunguzi cha kuteleza cha upande wa Gari na kijaribu cha kuteleza cha upande wa JJG908-2009. Kijaribu kina muundo wa kimantiki na kimewekwa na vipengee thabiti na vya kudumu. Kifaa kizima ni sahihi katika kipimo, ni rahisi kufanya kazi, kina utendakazi na wazi katika onyesho. Matokeo ya kipimo na maelezo ya mwongozo yanaweza kuonyeshwa kwenye skrini ya LED.
Kijaribio cha utelezi cha upande wa Anche kinafaa kwa tasnia na nyanja tofauti, na kinaweza kutumika kwa matengenezo na utambuzi katika soko la baada ya gari, na pia kwa ukaguzi wa gari katika vituo vya majaribio.
Mfano |
ACCH-3 |
Uzito wa shimoni unaoruhusiwa (kg) |
3000 |
Masafa ya majaribio (m/km) |
±10 |
Hitilafu ya kiashiria (m/km) |
±0.2 |
Ukubwa wa slaidi ya upande (mm) |
1000×1000 |
Ukubwa wa ubao (mm) (si lazima) |
1000×300 |
Vipimo vya jumla (L×W×H) mm |
2990×1456×200 |
Ugavi wa nguvu wa sensor |
DC12V |
Muundo |
Uunganisho wa sahani mbili |
