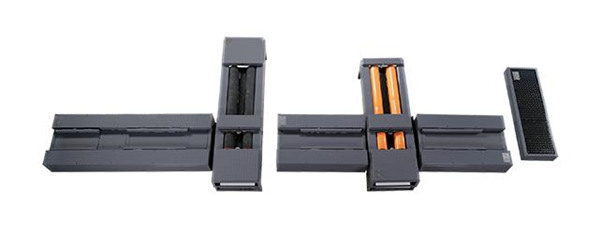

Njia ya mtihani wa pikipiki

Mfano

Aina 500 (mifano yote)

Aina 250 (gurudumu mbili)

Maombi

Mzigo wa gurudumu (kilo)

≤500

≤250

Upana wa tairi (mm)

40-250

40-250

Msingi wa gurudumu (mm)

900-2,000

900-1,700

Kibali cha chini

≥65

≥65

Upana wa nyuma wa gurudumu la ndani la pikipiki ya magurudumu matatu

≥800

Upana wa nyuma wa gurudumu la nje la pikipiki ya magurudumu matatu

≤1,600

Mtihani wa mzigo wa gurudumu la pikipiki

Uzani wa ukubwa wa sahani (l x w)

1,600x430

350x180

Max. Uzito (kilo)

500

250

Azimio (KG)

1

Kosa la dalili

± 2%

Saizi ya jumla (LXWXH) mm

1,690x520x178

400x520x158

Mtihani wa kuvunja pikipiki

Mzigo uliokadiriwa (kilo)

500

250

Nguvu ya gari (kW)

2x0.75kw

0.75kW

Saizi ya roller (mm)

Φ195x1,000 (roller ndefu)

Φ195x300 (roller fupi)

Φ195x300

Umbali wa kituo cha roller (mm)

310

310

Max inayoweza kupimika. Nguvu ya kuvunja (n)

3,000

1,500

Kuvunja kosa la dalili ya nguvu

＜ ± 3%

Ugavi wa nguvu ya gari

AC380 ± 10%

Shinikizo la Kufanya kazi (MPA)

0.6-0.8

Saizi ya jumla (LXWXH) mm

2710x740x250

1,150x740x250

Mtihani wa kasi ya pikipiki

Mzigo uliokadiriwa (kilo)

500

250

Nguvu ya gari (kW)

3

3

Saizi ya roller (mm)

Φ190x1,000 (roller ndefu)

Φ190x300 (roller fupi)

Φ190x300

Umbali wa kituo cha roller (mm)

310

310

Max inayoweza kupimika. kasi (km/h)

60

Azimio (km/h)

0.1

Ugavi wa nguvu ya gari

AC380 ± 10%

Shinikizo la Kufanya kazi (MPA)

0.6-0.8

Saizi ya jumla (LXWXH) mm

2,290x740x250

1,150x740x250

Ulinganisho wa gurudumu la pikipiki

Umbali wa katikati wa clamps za mbele na nyuma (mm)

1,447

Clamp Stroke Ufanisi (mm)

40-250

Upimaji wa kiwango cha juu (mm)

± 10

Kosa la dalili (mm)

± 0.2

Shinikizo la Kufanya kazi (MPA)

0.6-0.8

Saizi ya jumla (LXWXH) mm

2,580x890x250

Clamp ya pikipiki

Urefu wa ufanisi (mm)

1,340

Clamp Stroke Ufanisi (mm)

40-300

Shinikizo la Chanzo (MPA)

0.6-0.8

Saizi ya jumla (LXWXH) mm

1,400x890x250
